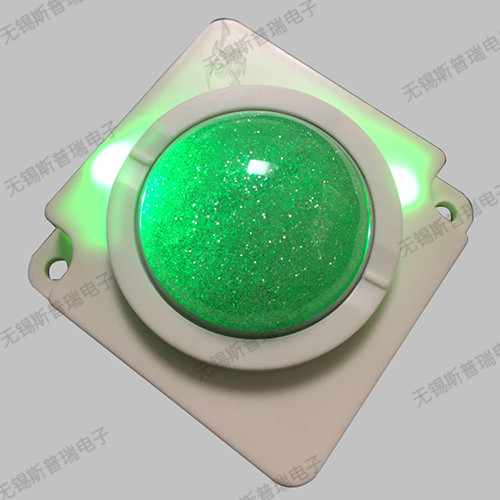

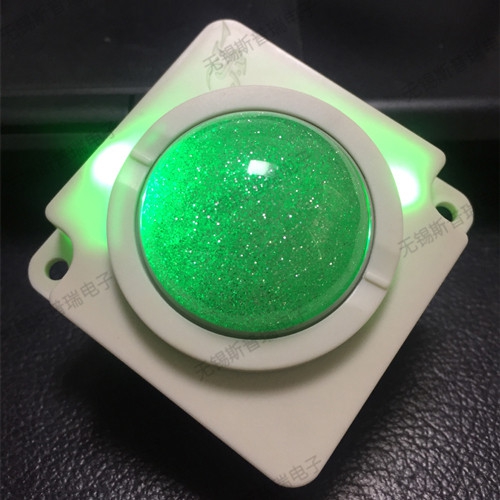

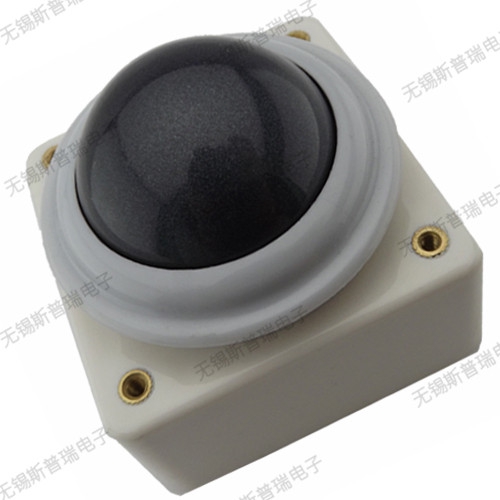

轨迹球的工作原理

2021-02-26 18:00:19

轨迹球的工作原理

轨迹球与机械式鼠标工作原理相似,通过滚轮运动传动X 和Y 方向的转轴,通过固定在转轴上的多极充磁磁体转动,对相应的霍尔元件发出信号,从而确定运动轨迹。由于是无接触的传感信号,不会出现磨损的情况。
轨迹球里面的4个霍尔传感+4 个小的径向充磁的小磁铁。这样就没有了摩擦,能用很久。轨迹球是另外一种类型的鼠标,其工作原理与机械式鼠标相同,内部结构也类似。不同的是轨迹球工作时球在上面,直接用手拨动,而球座固定不动。
轨迹球有两个按钮,一个用于用户单击或双击,而另一个提供为选择菜单和拖动对象后需要的动作。它的优点就在于使用时不用像机械式鼠标那样到处乱窜,节省了空间,减少使用者手腕的疲劳。轨迹球鼠标工作原理和内部结构其实与普通鼠标类似,只是改变了滚轮的运动方式,其球座固定不动,直接用手拨动轨迹球来控制鼠标箭头的移动。轨迹球外观新颖,可随意放置,用惯后手感也不错。而且即使在光电鼠标的冲击下,仍有许多设计人员更垂青于轨迹球鼠标的准确定位。
当从上到下推球或者从到右推动球时,如果球接触到齿条,并带动齿条旋转一个小角度,此时齿条上的磁环也跟着旋转同样的角度,此时磁铁会转动另一个极性(南极北极的切换或者北极到南极的切换,在此情况下,一个脉冲信号将被释放出。

轨迹球厂商

当以点击模式点击轨迹球时,数个点击移动一般是不会影响到它的操作功能性的,除非是没有推动到轨迹球的转动,没有实现磁极的转换此时才会被认为是一个无效信号,这是一个无效的操作。
装配说明
这是涉及到产品的灵敏性及操作性的问题。轨迹球点击推动后,模块霍尔传感器与磁铁距离的公差范围±0.5mm。轨迹球点击推动后,模块霍尔传感器与LED 距离的公差范围±0.2mm
当轨迹球导航键安装完成后,往下按动轨迹球轨迹球的底部应跟轻触快关接触,中间是不允许有间隙的。
产品的稳定性及灵敏性是需要周边配件公差的管控及品质的稳定性
轨迹球是经过进口TPU 材料制作成 公差范围±0.05mm
