脚踏开关集成电路的常见封装种类

2021-02-16 09:00:22

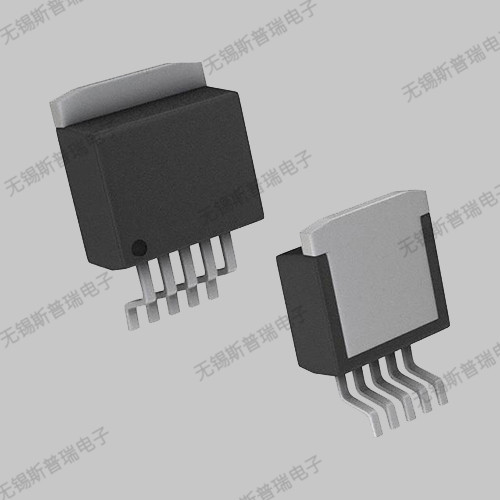

脚踏开关集成电路的常见封装种类
1、球形触点陈列BGA(ball grid array)
表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用 以 代替引脚,在印刷基板的正面装配LSI 芯片,然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。引脚可超过200,是多引脚LSI 用的一种封装。 封装本体也可做得比QFP(四侧引脚扁平封装)小。
2、带缓冲垫的四侧引脚扁平封装BQFP(quad flat package with bumper)
QFP 封装之一,在封装本体的四个角设置突起(缓冲垫) 以 防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中 采用 此封装。引脚中 心距0.635mm,引脚数从84 到196 左右。
4、陶瓷封装C-(ceramic)
例如,CDIP 表示的是陶瓷DIP。是在实际中经常使用的记号。
5、玻璃密封的陶瓷双列直插式封装Cerdip
此类封装用于ECL RAM,DSP(数字信号处理器)等电路。带有 玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。引脚中 心 距2.54mm,引脚数从8 到42。
7、COB(chip on board)
板上芯片封装,是裸芯片贴装技术之一,半导体芯片交接贴装在印刷线路板上,芯片与 基 板的电气连接用引线缝合方法实现,芯片与基板的电气连接用引线缝合方法实现,并用 树脂覆 盖以确保可靠性。虽然COB 是简单的裸芯片贴装技术,但它的封装密度远不如TAB 和 倒片 焊技术。
8、双列直插式封装DIP(dual in-line package)
插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种 。 DIP 是普及的插装型封装,应用范围包括标准逻辑IC,存贮器LSI,微机电路等。 引脚中 心距2.54mm,引脚数从6 到64。封装宽度通常为15.2mm。有的把宽度为7.52mm 和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。但多数情况下并不加 区分, 只简单地统称为DIP。另外,用低熔点玻璃密封的陶瓷DIP 也称为cerdip。
9、DICP(dual tape carrier package)
双侧引脚带载封装。TCP(带载封装)之一。引脚制作在绝缘带上并从封装两侧引出。
10、扁平封装FP(flat package)
表面贴装型封装之一。QFP 或SOP(见QFP 和SOP)的别称。部分半导体厂家采 用此名称。
11、flip-chip
倒焊芯片。裸芯片封装技术之一,在LSI 芯片的电极区制作好金属凸点,然后把金属凸 点 与印刷基板上的电极区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。是所有 封装技 术中体积小而薄的一种。 但如果基板的热膨胀系数与LSI 芯片不同,就会在接合处产生反应,从而影响连接的可 靠 性。因此须用树脂来加固LSI 芯片,并使用热膨胀系数基本相同的基板材料。

集成电器厂家

12、带保护环的四侧引脚扁平封装CQFP(quad fiat package with guard ring)
塑料QFP 之一,引脚用树脂保护环掩蔽,以防止弯曲变 形。 在把LSI 组装在印刷基板上之前,从保护环处切断引脚并使其成为海鸥翼状(L 形状)。 这种封装 在美国Motorola 公司已批量生产。引脚中间距0.5mm,引脚数多为208 左右。
13、表面贴装型PGApin grid array(surface mount type)
通常PGA 为插装型封装,引脚长约3.4mm。表面贴装型PGA 在封装的 底面有陈列状的引脚,其长度从1.5mm 到2.0mm。贴装采用与印刷基板碰焊的方法,因而 也称 为碰焊PGA。因为引脚中 心距只有1.27mm,比插装型PGA 小一半,所以封装本体可制作得 不 怎么大,而引脚数比插装型多(250~528),是大规模逻辑LSI 用的封装。封装的基材有 多层陶 瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。
14、无引脚芯片载体LCC(Leadless chip carrier)
指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。是 高 速和高频IC 用封装,也称为陶瓷QFN 或QFN-C(见QFN)。
15、触点陈列封装LGA(land grid array)
即在底面制作有阵列状态坦电极触点的封装。装配时插入插座即可。现 已 实用的有227 触点(1.27mm 中间距)和447 触点(2.54mm 中间距)的陶瓷LGA,应用于高速 逻辑 LSI 电路。 LGA 与QFP 相比,能够以比较小的封装容纳更多的输入输出引脚。另外,由于引线的阻 抗 小,对于高速LSI 是很适用的。但由于插座制作复杂,成本高,现在基本上不怎么使用 。预计 今后对其需求会有所增加。
16、芯片上引线封装LOC(lead on chip)
LSI 封装技术之一,引线框架的前端处于芯片上方的一种结构,芯片 的 中间附近制作有凸焊点,用引线缝合进行电气连接。与原来把引线框架布置在芯片侧面 附近的 结构相比,在相同大小的封装中容纳的芯片达1mm 左右宽度。
17、L-QUAD
陶瓷QFP 之一。封装基板用氮化铝,基导热率比氧化铝高7~8 倍,具有较好的散热性。 封装的框架用氧化铝,芯片用灌封法密封,从而减少了成本。是为逻辑LSI 开发的一种 封装, 在自然空冷条件下可容许W3的功率。现已开发出了208 引脚(0.5mm 中间距)和160 引脚 (0.65mm 中间距)的LSI 逻辑用封装,并于1993 年10 月开始投入批量生产。
18、MCM(multi-chip module)
多芯片组件。将多块半导体裸芯片组装在一块布线基板上的一种封装。根据基板材料可 分 为MCM-L,MCM-C 和MCM-D 三大类。 MCM-L 是使用通常的玻璃环氧树脂多层印刷基板的组件。布线密度不怎么高,成本较低 。 MCM-C 是用厚膜技术形成多层布线,以陶瓷(氧化铝或玻璃陶瓷)作为基板的组件,与使 用多层陶瓷基板的厚膜混合IC 类似。两者无明显差别。布线密度高于MCM-L。MCM-D 是用薄膜技术形成多层布线,以陶瓷(氧化铝或氮化铝)或Si、Al 作为基板的组 件。 布线密谋在三种组件中是高的,但成本也高。
19、塑料封装P-(plastic)
如PDIP 表示塑料DIP。
20、陈列引脚封装PGA(pin grid array)
插装型封装之一,其底面的垂直引脚呈陈列状排列。封装基材基本上都 采 用多层陶瓷基板。在未专门表示出材料名称的情况下,多数为陶瓷PGA,用于高速大规模 逻辑 LSI 电路。成本较高。引脚中间距通常为2.54mm,引脚数从64 到447 左右。 了为降低成本,封装基材可用玻璃环氧树脂印刷基板代替。也有64~256 引脚的塑料PG A。 另外,还有一种引脚中间距为1.27mm 的短引脚表面贴装型PGA(碰焊PGA)。
21、带引线的塑料芯片载体PLCC(plastic leaded chip carrier)
表面贴装型封装之一。引脚从封装的四个侧面引出,呈丁字形 , 是塑料制品。美国德克萨斯仪器公司首先在64k 位DRAM 和256kDRAM 中采用,现在已经 普 及用于逻辑LSI、DLD(或程逻辑器件)等电路。引脚中间距1.27mm,引脚数从18 到84。 J 形引脚不易变形,比QFP 容易操作,但焊接后的外观检查较为困难。 PLCC 与LCC(也称QFN)相似。以前,两者的区别仅在于前者用塑料,后者用陶瓷。但现 在已经出现用陶瓷制作的J 形引脚封装和用塑料制作的无引脚封装(标记为塑料LCC、PC LP、P -LCC 等),已经无法分辨。为此,日本电子机械工业会于1988 年决定,把从四侧引出 J 形引 脚的封装称为QFJ,把在四侧带有电极凸点的封装称为QFN(见QFJ 和QFN)。
22、四侧I 形引脚扁平封装QFI(quad flat I-leaded packgac)
表面贴装型封装之一。引脚从封装四个侧面引出,向下呈I 字 。 也称为MSP(见MSP)。贴装与印刷基板进行碰焊连接。由于引脚无突出部分,贴装占有面 积小 于QFP。 日立制作所为视频模拟IC 开发并使用了这种封装。此外,日本的Motorola 公司的PLL IC 也采用了此种封装。引脚中间距1.27mm,引脚数从18 于68。
23、四侧引脚扁平封装QFP(quad flat package)
表面贴装型封装之一,引脚从四个侧面引出呈海鸥翼(L)型。基材有 陶 瓷、金属和塑料三种。从数量上看,塑料封装占绝大部分。当没有特别表示出材料时, 多数情 况为塑料QFP。塑料QFP 是普及的多引脚LSI 封装。不仅用于微处理器,门陈列等数字 逻辑LSI 电路,而且也用于VTR 信号处理、音响信号处理等模拟LSI 电路。引脚中间距 有1.0mm、0.8mm、 0.65mm、0.5mm、0.4mm、0.3mm 等多种规格。0.65mm 中间距规格中多引脚数为304。
24、四列引脚直插式封装QUIP(quad in-line package)
引脚从封装两个侧面引出,每隔一根交错向下弯曲成四列。引脚 中 心距1.27mm,当插入印刷基板时,插入中间距就变成2.5mm。因此可用于标准印刷线路板 。是 比标准DIP 更小的一种封装。日本电气公司在台式计算机和家电产品等的微机芯片中采 用了些 种封装。材料有陶瓷和塑料两种。引脚数64。
25、单列存贮器组件SIMM(single in-line memory module)
只在印刷基板的一个侧面附近配有电极的存贮器组件。通常指插入插 座 的组件。标准SIMM 有中间距为2.54mm 的30 电极和中间距为1.27mm 的72 电极两种规格 。 在印刷基板的单面或双面装有用SOJ 封装的1 兆位及4 兆位DRAM 的SIMM 已经在个人 计算机、工作站等设备中获得广泛应用。至少有30~40%的DRAM 都装配在SIMM 里。
26、J 形引脚小外型封装SOJ(Small Out-Line J-Leaded Package)
表面贴装型封装之一。引脚从封装两侧引出向下呈J 字形,故此 得名。 通常为塑料制品,多数用于DRAM 和SRAM 等存储器LSI 电路,但绝大部分是DRAM。用SO J 封装的DRAM 器件很多都装配在SIMM 上。引脚中间距1.27mm,引脚数从20 至40(见SIMM )。
